背景
大家对“涂层”肯定不陌生，涂覆涂层是应用最广泛的钢结构防腐蚀措施之一。在长期服役过程中，涂层会因水、氧及侵蚀性介质的渗透而逐步失效。如何准确评价涂层的防护性能及其退化程度，是腐蚀与防护研究中的一个基本问题。
相较于传统的盐雾试验或挂片失重法等宏观、终点式的评价手段，难以揭示失效过程中的动态演变。而电化学测试技术因其非破坏性、原位监测和高灵敏度的特性，成为解析涂层失效动力学与热力学机制的核心工具。其中，以电化学阻抗谱（EIS） 为代表的现代电化学方法，应用最为广泛，能够实时追踪涂层/金属界面结构与状态的变化，为涂层性能评价提供关键依据。
原理
电化学评价方法的核心，在于通过测量涂层/金属体系在特定电信号激励下的响应，反演其界面结构与反应活性。以下分别介绍开路电位监测与电化学阻抗谱测试的基本原理及其在涂层评价中的应用。
开路电位监测
开路电位（OCP）测试是在无外加电流干扰的条件下，监测工作电极与参比电极之间的电位差，此时体系处于热力学平衡状态。通过追踪OCP的变化，可有效判断涂层/金属界面的反应趋势。
当腐蚀性介质渗透涂层到达金属基底时，界面电化学状态改变，通常会引起OCP发生负移。研究表明，OCP向负向偏移，可能预示着表面钝化膜的破坏与腐蚀的萌生；而电位正向移动，则通常表明保护性钝化膜开始形成。需要指出的是，腐蚀电位仅作为热力学趋势的参考指标，较高的OCP值并不等同于更慢的腐蚀速率。
电化学阻抗谱(EIS)
电化学阻抗谱（EIS）技术因测试体系扰动小、信息获取量丰富的特点已成为评估涂层性能及其破坏过程的主要手段。该技术通过向涂层/金属体系施加小幅值（通常 5-20mV）正弦交流电压信号，测量其在宽频率范围（10-2 - 105Hz）内的响应电流，进而计算出体系阻抗参数（如阻抗模值|Z|、相位角θ等），并以 Nyquist 图、Bode 图等形式呈现。
· 涂层失效的三个阶段
通过EIS可追踪涂层防护性能的退化路径，该过程通常遵循三个阶段：
阶段一 高频时间常数主导阶段
谱图特征：阻抗谱由涂层自身电容和电阻响应主导，表现为单一时间常数；
等效电路：可简化为Rs(QcRc)（图1a）；
物理意义：高且稳定的涂层电阻表明涂层发挥着有效的物理屏障作用。
阶段二 低频时间常数出现阶段
谱图特征： Nyquist图出现第二个容抗弧，对应低频区出现新的时间常数；
等效电路：Rs(Qc(Rc(QdlRct)))（图1b）；
物理意义：腐蚀介质已到达金属界面，在涂层缺陷处形成了“金属/溶液”界面，标志着基体金属电化学腐蚀的萌生。
阶段三 扩散阻抗显现阶段
谱图特征：阻抗谱低频区呈现典型的韦伯阻抗特征；
等效电路：Rs(Qc(Rc(Qdl(RctW))))（图1c）。
物理意义：涂层出现宏观缺陷或大量微孔后，反应物或产物的传质过程成为速率控制步骤，腐蚀机理已从“活化控制”转向“扩散控制”

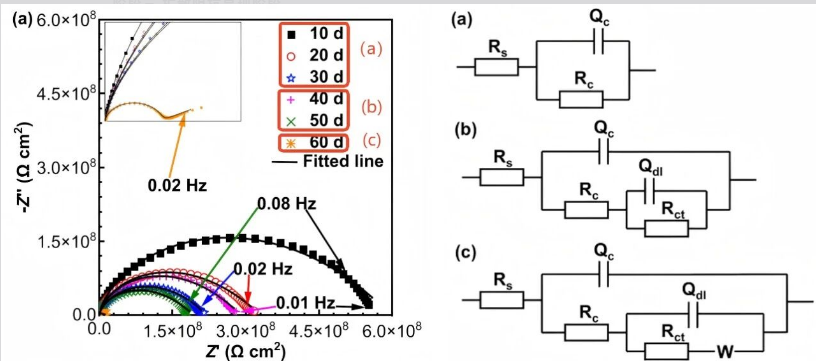

图1 三个阶段的阻抗等效电路图
Rs:溶液电阻；Rc:涂层电阻；
Qc:涂层电容；Qdl:双电层电容；
Rct:电荷转移电阻；W：韦伯阻抗；
· 涂层性能的量化评价方法
在阻抗数据分析中，常用以下三种方式对涂层性能进行评价：
1、低频阻抗模值评估法
以 0.01 Hz 处阻抗模值|Z|0.01Hz作为涂层性能的评价参数。在奈奎斯特图中，该低频阻抗模值可作为评价金属防腐性能的半定量指标：|Z|0.01Hz值越低，通常表明金属腐蚀程度越严重。
通常，|Z|0.01Hz > 108Ω·cm2 认为涂层性能优异；< 106 Ω·cm2 则认为防护性能较差。
2、等效电路拟合分析法
通过建立等效电路模型对不同涂层体系的 EIS 数据进行拟合，可定量解析出涂层电阻 Rc等关键参数，Rc 是衡量涂层屏蔽性能的关键指标：
新涂层的 Rc通常较高（可达 109 Ω・cm2 以上），随着涂层老化，介质渗透导致Rc逐渐下降，当Rc 低于106 Ω・cm2时，表明涂层的屏蔽作用已显著失效。
3、特征频率评估法
在Bode图的相位角曲线上，高频区相角首次降至-45°时所对应的频率（fb），与涂层/金属界面的剥离面积呈正相关。
原理：初始状态完好的涂层，fb值很低。随着腐蚀产物在界面堆积和涂层剥离，fb值会显著向高频区移动。这种方法无需建立复杂电路模型，即可实现对涂层剥离程度的无损、快速诊断。
结语
从宏观的OCP预警，到精细的EIS解析，电化学方法构建了一套完整的涂层性能评价体系。掌握这些方法，有助于在涂层研发筛选、施工质量验收和在役维护等环节做出更准确的判断。
