科普小课堂 | 涂层缺陷如何“改写”阻抗谱图？

在工业防护领域，有机涂层是保护金属免受腐蚀的第一道防线。然而，涂层在制备和使用过程中，难免会产生针孔、划痕、鼓泡等“先天或后天”缺陷。这些微小缺陷，往往是腐蚀发生的起点。

如何在不破坏涂层的前提下，精准识别这些缺陷并评估其危害程度？

今天，我们就来聊聊一项强大的无损检测技术——电化学阻抗谱（EIS），看看它是如何成为涂层性能评价的“火眼金睛”。

背景

涂层缺陷（如针孔、划痕、鼓泡）是腐蚀介质侵入的通道，会导致涂层下金属局部腐蚀，最终引发材料失效。

如何在不破坏涂层的前提下，早期发现缺陷并评估其危害程度？传统盐雾试验等方法只能给出终点结论，无法揭示动态演变过程。而电化学阻抗谱（EIS）技术，凭借无损、原位、信息丰富的优势，成为解析涂层失效机理的核心工具。

原理

EIS的原理并不复杂：向涂层/金属体系施加一个微小的正弦波电压扰动，测量其响应电流，从而计算出不同频率下的阻抗值。

阻抗谱通常以Nyquist图和Bode图呈现。更重要的是，涂层有无缺陷，其阻抗谱特征会截然不同。

完好涂层

图谱特征：有效隔绝金属基底与腐蚀介质（如电解质溶液），阻抗谱呈现单一的“大容抗弧”，在整个频率范围内阻抗值保持较高水平。

物理意义：

· 涂层致密，离子传输阻力极大（涂层电阻Rc极高），能有效隔绝金属与电解质。界面电容（Cc）表现为纯粹的容抗行为。

· 离子传输阻力（Rc）：涂层致密，离子传输通道少且窄，离子穿透难度大，导致涂层电阻Rc极高——表现为中低频段的高阻抗值。

· 界面电容（Cc/Cdl）：涂层/金属与涂层/电解质两个界面光滑无缺陷，电荷分离程度高，界面电容较大——表现为高频段的明显容抗弧。

涂层缺陷

当涂层出现缺陷，其屏障作用被破坏，EIS谱图会发生显著变化：

（1）表层微小缺陷（如针孔）

缺陷特征：仅贯穿涂层表层，未触及金属基底；

影响机理：

电解质离子仍需通过剩余涂层到达基底，但传输路径变短、通道增多 → 涂层电阻  Rc下降；

缺陷处“涂层-电解质”界面面积增大，电荷分布不均匀 → 涂层电容Cc 增大；

谱图表现：高频段容抗弧半径缩小。

（2）贯穿性缺陷（如划痕）

缺陷特征：直接贯穿涂层，金属基底暴露于电解质中；

影响机理：

形成“金属-电解质”直接接触的微电池，基底发生腐蚀反应（如金属溶解、氧还原）→ 新增电荷转移电阻Rct，整体阻抗值大幅下降；

谱图表现：出现双容抗弧（高频段对应涂层贡献，中低频段对应基底腐蚀贡献），且两个弧的半径均小于完好涂层。

（3）涂层失效缺陷（如鼓泡、剥落）

缺陷特征：涂层与基底剥离，形成“涂层-基底”间隙。

影响机理：

电解质在间隙内聚集，发生缝隙腐蚀 → 涂层电阻 Rc 趋近于 0；

基底腐蚀面积扩大 → 电荷转移电阻 Rct 显著下降，可能伴随腐蚀产物沉积 → 出现感抗成分；

谱图表现：高频段容抗弧基本消失，中低频段容抗弧半径急剧缩小，阻抗谱整体呈现低阻抗特征。

体系搭建

使用三颈烧瓶进行三电极测试。

工作电极：以Q235钢板为工作电极，其尺寸为3cm⨉4cm⨉2cm。通过环氧树脂密封，使其在腐蚀介质中的有效工作面积为12 cm2（4cm⨉3cm）。本研究对比了四种涂层：

1. 纯环氧树脂涂层（EP）；

2. FexCo3-xO4掺杂环氧树脂涂层（FC/EP）；

3. FexCo3-xO4@BTA-Cu掺杂环氧树脂涂层（FCB/EP）；

4. 双层复合涂层：首先制备FCB/EP作为底层，随后在其表面喷涂ZIF-8@Met/FDNS功能层（FCB/EP/ZMF）。

参比电极：饱和甘汞电极；

对电极：铂片；

电解液：3.5wt%的NaCl溶液；

工作站接线方式：工作站的电极电缆线绿色（WE）和白色（SE）夹子接工作电极，黄色夹子（RE）接参比电极和红色夹子（CE）接对电极。

测试方法

电化学阻抗测试(EIS)

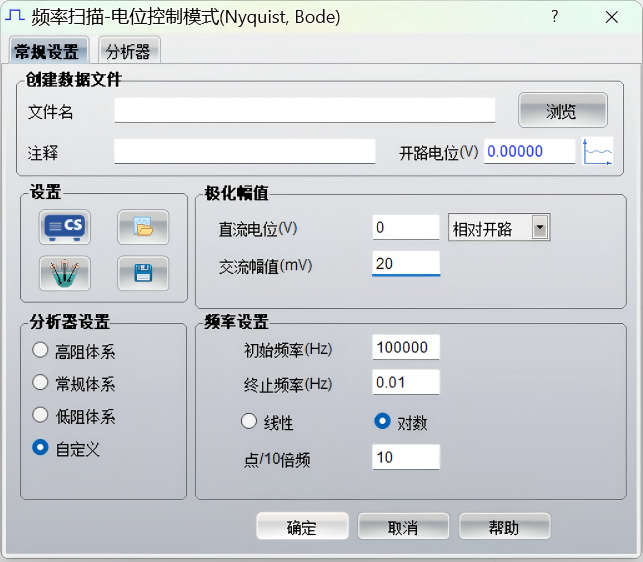

采用电化学阻抗谱方法，在特定时间间隔下对各涂层样品进行EIS测量，以评估其长期耐腐蚀性能。阻抗参数设置界面如图1所示。

结果分析

电化学阻抗测试(EIS)

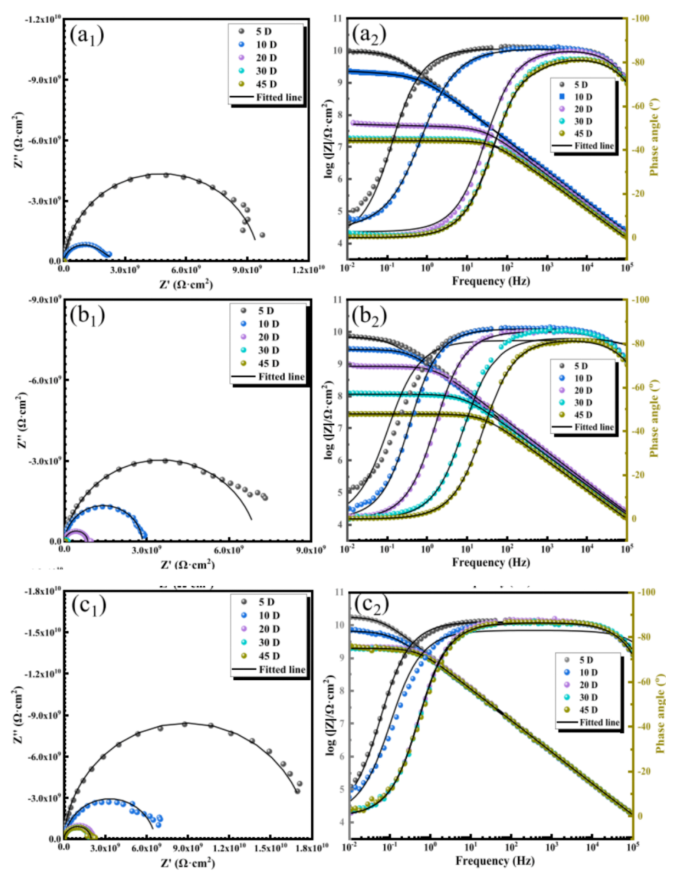

图2

（a1-a2）纯EP涂层；

（b1-b2）FC/EP；

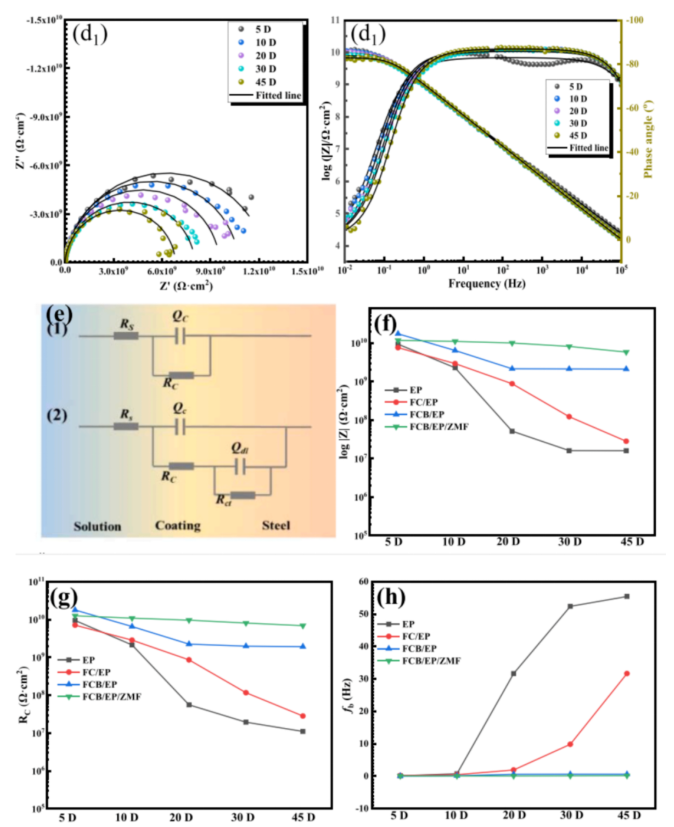

（c1-c2）FCB/EP和（d1-d2）FCB/EP/ZMF涂层在3.5wt%NaCl溶液中浸泡不同时间的Nyquist和Bode图;

（e）不同阶段的等效电路图;

（f）log|Z|0.01HZ；

（g）浸泡期间的RC变化；

（h）EP、FC/EP、FCB/EP和FCB/EP/ZMF涂层的相角在45°下的fb值的变化。

相关的EIS测试结果如图2所示。

纯EP涂层：其|Z|0.01Hz值在浸泡过程中持续降低，最终下降至约107Ω·cm2，屏障性能较差；

FC/EP涂层：经过45天浸泡后，|Z|0.01Hz值从7.56 × 109 Ω·cm2降至2.81 × 107 Ω·cm2。FexCo3-xO4纳米颗粒的引入有效抑制了阻抗模值下降的速率，且最终|Z|0.01Hz值高于纯EP涂层。制备的FexCo3-xO4纳米颗粒能填充纯EP涂层固化过程中形成的微孔，延长腐蚀性离子的侵入路径。此外，其表面富含羟基，可吸附在金属基底表面，增强涂层与金属基底的结合力，提升FC/EP涂层的长期防护效果。但最终|Z|0.01Hz值仍降至108Ω·cm2以下，表明仅依靠纳米颗粒填充无法为涂层提供长期保护；

FCB/EP涂层：浸泡期间的阻抗模值始终高于109 Ω·cm2，证实了其卓越的防腐蚀性能。Nyquist图显示，在浸泡前10天内，|Z|0.01Hz从1.73 × 1010 Ω·cm2下降至6.39 × 109 Ω·cm2，45天后|Z|0.01Hz轻微降至2.10 × 109 Ω·cm2，该数值仍比前两种涂层高出约两个数量级，其长期防腐性能主要得益于BTA分子的释放作用；

FCB/EP/ZMF涂层：通过喷涂方式引入的ZIF-8@Met@FDTS纳米颗粒具有超疏水涂层的|Z|0.01 Hz在整个浸泡期间保持稳定，仅从1.17 × 1010 Ω·cm2轻微下降至5.81 × 109 Ω·cm2。证明超疏水纳米颗粒显著提升了FCB/EP涂层的防腐性能。

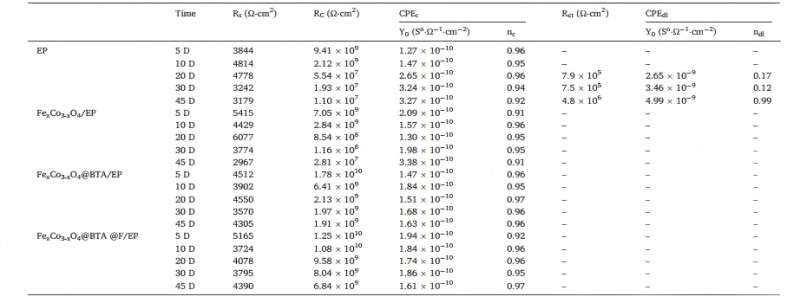

表1 拟合不同涂层的电化学参数

等效电路分析

图 2 (e) 展示了两种等效电路模型。

腐蚀阶段Ⅰ：采用单时间常数模型即可拟合数据，这表明涂层具备优良的屏障防护性能；

腐蚀阶段Ⅱ：测试结果呈现双时间常数特征，说明金属基底已发生腐蚀反应，电荷转移过程的影响不可忽视。

表1列出了 EIS 数据的拟合结果，通常，将低频（0.01 Hz）下的阻抗模值|Z|0.01 Hz与涂层电阻Rc作为评估涂层防护性能的半定量指标。

关键参数变化趋势

阻抗模值与涂层电阻（图2f、2g）：

图 2 (f) 和 (g) 分别呈现了浸泡过程中涂层|Z|0.01 Hz值与Rc值的变化趋势：纯环氧树脂（EP）涂层与 FexCo3₋xO4/ 环氧树脂（FC/EP）涂层的|Z|0.01 Hz 值在浸泡期间急剧下降，表明腐蚀性离子易穿透这两种涂层；

FCB/EP 涂层与 FCB/EP/ZMF 复合涂层的|Z|0.01 Hz值始终保持最高水平。

Rc值的变化规律进一步验证了上述结论：

纯 EP 涂层：Rc值经 45 天浸泡后，从初始的 9.4×109 Ω・cm2显著降至 1.1×107 Ω・cm2，说明其屏障功能已完全失效；

FC/EP 涂层：嵌入的FexCo3-xO4纳米粒子能够阻碍电解质传输，延缓其到达金属 / 溶液界面的速度，从而减缓了Rc值的下降速率；

FCB/EP 涂层：Rc值在整个浸泡周期内仅从 1.8×1010 Ω・cm2 轻微降至 1.9×108 Ω・cm2，体现出优异的长期被动防护性能；

FCB/EP/ZMF 涂层：Rc值在全程浸泡过程中始终维持在 109 Ω・cm2 以上，证实喷涂 ZIF-8@Met@FDTS 纳米粒子对提升涂层防护性能的关键作用。

特征频率

特征频率fb（即波特图中相位角为- 45°时对应的频率）可用于评估涂层的受损程度。纯 EP 涂层与 FC/EP 涂层的 fb值在浸泡10天后出现明显上升，表明腐蚀性离子已侵入涂层内部间隙，对涂层结构造成轻微破坏；而 FCB/EP 涂层与 FCB/EP/ZMF 涂层的 fb值仅出现微小波动，证明在整个浸泡过程中能够保持完整的物理屏障结构。

结语

从完好涂层的大容抗弧，到针孔、划痕、鼓泡等缺陷引发的谱图特征演变，EIS以其无损、原位、信息丰富的优势，清晰勾勒出涂层从“屏障完好”到“局部失效”的全过程。

本研究中，纯EP涂层的快速失效、FC/EP涂层的有限提升、以及FCB/EP与FCB/EP/ZMF复合涂层在45天浸泡期内始终保持的高阻抗模值——EIS技术精准揭示了不同涂层体系的防护差异与失效机理。结合等效电路分析与|Z|0.01Hz、Rc、fb等关键参数，我们不仅能够早期识别涂层缺陷，更能半定量评估其防护性能的衰减程度。
