崂应3022型烟气操作指南

信息来源： TIME：2024-11-25 浏览：

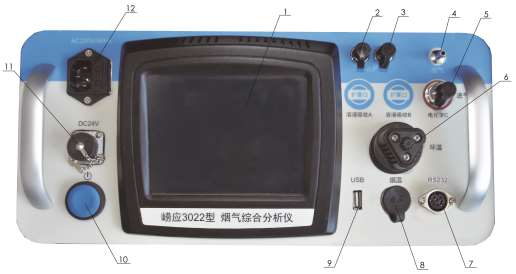

一、分析仪主机面板

1.显示屏2.ΔP“﹢”接口3.ΔP“﹣”接口4.出气口5.烟气进气口（电化学法）6.环境温度传感器

7.打印接口8.烟温信号接口9.USB接口10.电源开关11.DC24V电源输入接口12.AC220V电源接口

二、使用方法

1、采样前准备：连接220V交流电源或24V直流电源，打开电源开关，检查显示屏、采样泵等是否正常。若是24V 直流电源来源于便携式充电电池组，请确保电池有足够电量，以防使用过程中突然断电。

2、开机：确认连接正常后，打开分析仪电源开关，分析仪进入初始状态，并显示版本号、出厂编号等信息，

3、开机后显示主页面，如下图所示：

4、进入烟气测量，如下图

5、第一次测量的时候先烟气校准，校准时间5-10分钟左右后看传感器数据变化，当O2浓度接近21%且基本不变，其他值都为零时点击校准，如下图：

6、将烟气预处理器伸入被测烟道中，储水瓶垂直向下，密封测量孔与烟气预处理器的缝隙，确保不漏气。执行“烟气测量”菜单，进入烟气测量状态。分析仪实时显示烟道中的气体浓度。待显示的数值趋于稳定后，点击“记录”。

7、烟气浓度测量完毕后，将烟气预处理器从烟道中取出，置于环境空气中。执行“烟气清洗”菜单，待O2浓度数值接近21%，其它各种烟气浓度数值接近0，且基本不变时，返回上一级菜单。

三、维护及标定

在主菜单状态，点击“维护”菜单，进入密码输入界面，输入密码（出厂默认“1997”）后，按“OK”键进入维护主界面，点击“系统标定”，“传感器标定”进入传感器标定界面，可对各烟气传感器进行标定。

四、安全保护及注意事项

1、分析仪外接电源时，应先确认外接电源为220V交流电，并可靠接通。

2、由于某种原因需要短时间内关闭电源并再次开机时，应在关闭电源至少5秒钟后，才能再次开机。

3、使用中遇到分析仪故障，先按照“12 简单故障及排除方法”进行检修，若还不能排除，请及时联系客服及维修人员。

4、使用过程中遇到突发事件，应先断电处理。

5、高温烟气监测时，持烟气预处理器的人员应配戴防烫手套，以防烫伤。

6、监测过程中应及时将测孔堵住，以防正压烟道有害气体喷出造成人身伤害，也防止对烟道内气的扰动。

7、监测过程，各信号线的插拔需小心，防止损坏信号线或接头。

五、分析仪简单故障及排除方法

1、打开分析仪电源开关，显示屏无显示。可能原因：1）电源接触不良 2）分析仪保险丝烧断 3）分析仪内部电源线头脱落4）显示屏接触不良。排除方法：1）可靠接通220V电源2）更换,1A保险丝 3）返厂维修

2、测量动压为零或负值。可能原因：1）测量前未对压力校零 2）皮托管接反 3）测量管路漏气 4）校零时皮托管接嘴未悬空 5）压力传感器接触不良或漏气排除方法：1）悬空皮托管接嘴，重新校零 2）正确连接皮托管 3）寻找漏气源堵漏或更换采样管路4）悬空皮托管接嘴，重新校零 5）返厂维修
